Sworzeń tensometryczny MPINZ

Utilcell Produkty Sworzeń tensometryczny Sworzeń tensometryczny MPINZ

CZUJNIK TENSOMETRYCZNY MPINZ

PODSTAWOWE CECHY:

  • Measuring load pin with customized diameters and lenghts to replace existing axles
  • Double shear beam load cell
  • Measuring element from high tensile stainless steel
  • Ingress protection IP66 ( option IP68)
  • Option of wireless contact with receiving indicator.
  • Option of integrated analog output  (0/4 - 20 mA , 0-10V)
  • Option of enhaced superior temperature up to 180ºC
  • Option of electrical connector

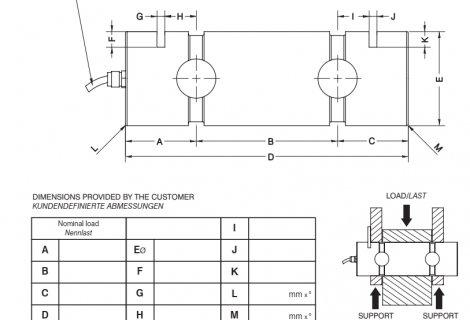

Dokumentacja techniczna

Nominalna pojemność do określenia kg,t, N, kN
Klasa dokładności 0,5 %
Minimalne obciążenie stałe 0 %Ln
Obciążenie serwisowe 150 %Ln
Bezpieczny limit obciążenia 400 %Ln
Całkowity błąd < ±0.5 %Sn
Błąd powtarzalności < ±0.2 %Sn
Wpływ temperatury na zero < ±0.02 %Sn/5K
Wpływ temperatury na czułość < ±0.02 %Sn/5K
Błąd pełzania (30 minut) < ± 0.1 %Sn
Kompensacja temperatury -20 oraz +60 ° C
Ograniczenia temperatury -20 oraz +90 ° C
Nominalna czułość (Sn)   1± 0.25% mV/V
Znamionowe napięcie wejściowe 3 .. 15 V
Impedancja wejściowa 400 ± 30 Ohm
Impedancja wyjściowa 352 ± 5 Ohm
Brak obciążenia < ±2 %Sn
Rezystancja izolacji > 5000 MOhm
