31. 8. 2020
Převodník potenciometrického signálu do digitální podoby

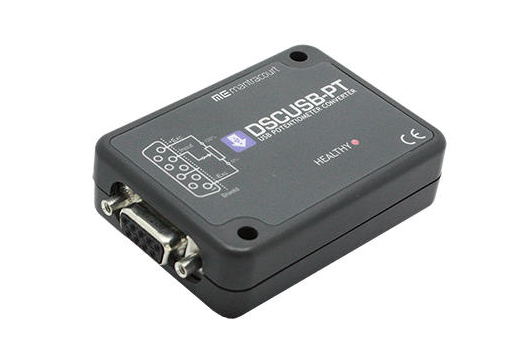

Kompaktní a velmi přesný převodník DSCUSB-PT signálu z potenciometrického snímače přes USB do digitální podoby na PC. Typické použití pro převod ze snímačů pozice, rotace, úhlu nebo teplotních čidel založených na bází odporového potenciometru.
Převodník je umístěn v robustním ABS pouzdře s krytím IP50 a malými rozměry. Pro připojení snímače je k dispozici 9 pinový D-SUB konektor. Na druhé straně je USB kabel s délkou 1,5 m, kde do převodníku se připojuje přes micro USB.
K převodníku je volně dostupný program „DSCUSB Toolkit“, který umožňuje jeho nastavení a kalibraci. Je dostupná až 7 bodová linearizační kalibrace a teplotní kompenzace. Pro nežádoucí dynamické děje je možné nastavit digitální filtr a rychlost čtení vzorků. V programu lze zobrazit aktuálně měřenou hodnotu, grafickou závislost kalibrované veličiny za časový úsek nebo rovnou logovat hodnoty do CSV souboru. K dispozici je DLL knihovna pro ovládání převodníku, takže je možné si vytvořit vlastní program pro Windows.
Webová prezentace převodníku DSCUSB-PT:
https://www.utilcell.com/elektronika/dscusb-pt/
Katalogový list ke stažení zde:
https://www.utilcell.com/dokumenty/el-dscusb-pt-2020-en.pdf
