Logování s B24


30. 4. 2020


Nová aktualizace aplikace pro B24 podporuje logování do souboru!


B24 update

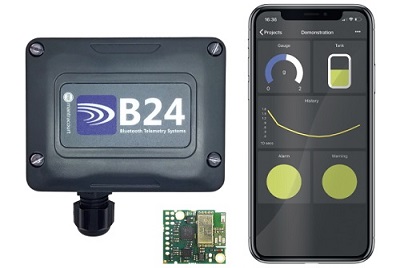

Technologie B24 slouží pro bezdrátový přenos signálu v reálném čase z tenzometrického snímače pomocí standardu Bluetooth BLE (Bluetooth Low Energy), který zaručuje dlouhou životnost baterie. Na vysílací straně je buď vysílač (B24-SSBX-A) uzavřený v krabičce s krytím IP67 nebo OEM deska (B24-SSBX-A) pro integraci do zařízení. Jako přijímač slouží mobilní zařízení s aplikací B24 Toolkit.



Systém B24



B24 Toolkit

Volně dostupná aplikace v obchodu GooglePlay, která slouží pro nastavení vysílačů systému B24 a zobrazení naměřených hodnot. Nová verze programu B24 Toolkit s označením v1.3 přináší podstatné vylepšení:

  • Exportovaní nastavení vysílačů systému B24 – praktická pomůcka při řešení problémů u klientů a simulování jejich nastavení. Zjednodušení nastavování při opakování stejných projektů.
  • Exportování hodnot z grafu – export naměřených dat v grafu do souboru CSV a odeslání přes komunikační program v chytrém telefonu, např. emailem.



Video jak exportovat hodnoty z grafu:



Video jak exportovat nastavení vysílače B24:



Praktický příklad vážení sila s B24
- v aplikaci B24 máme uvedený vzorový příklad na vážení sila do 6 t. Je vytvořena vizualizace hodnoty, bargraf, alarmy a vývoj hmotnosti v čase. Níže jsou 3 situace:
1) Normální režim, kdy v sile je množství od 1 t do 5,5 t. Je dostatek materiálu pro výrobu a silo není přetížené

B24 normální stav vážení



2) Materiálu pro výrobu je málo a obsluha je upozorněna žlutým alarmem

B24 málo materiálu v sile

3) Silo je přetíženo, je více než 5,5 t materiálu v sile. Obsluha je upozorněna červeným alarmem.

 B24 přetížení sila

Ukázkové video pro situaci výše:



Příklad obsahu CSV souboru:

 B24 příklad logování

Pozn: první sloupec je datum, druhý sloupec je čas, třetí sloupec je pořadové číslo naměřené hodnoty a poslední sloupec je naměřená veličina, tedy hmotnost.



Webová prezentace bezdrátové technologie B24:
https://www.utilcell.com/telemetrie/technologie-b24/



Webová prezentace vysílače B24-SSB:
https://www.utilcell.com/telemetrie/b24-ssb/
